Les rubriques "comment faire" :
  • pour dater une calculatrice
  • pour nettoyer une calculatrice
  • pour réparer une calculatrice
  • pour ouvrir/démonter une calculatrice
  • pour stocker les calculatrices





  • Comment faire pour dater une calculatrice.
    L'une des Caractéristiques, que je trouve importante dans une collection, est de pouvoir dater les objets que l'on a acquis. C'est pour cela que je m'efforce, autant que possible, de trouver l'année de fabrication des modèles qui me tombent sous la main. Si pour certains modèles ou marques, c'est bien facile (merci TI) c'est écrit dessus en clair, pour d'autres ça l'est moins, voir carrément pas possible.
    Je donne ici quelques trucs qui vous permettront de dater vos précieuses machines. Ces trucs sont d'ordre général, et ne peuvent pas forcement être appliqués dans tous les cas.
    - Généralités :
    Lorsque l'on "trouve" une calculatrice, on à parfois la facture d'achat et/ou le bon de garantie. C'est déjà un bon début et cela évite de chercher trop loin. Un bon collectionneur sera bien avisé de ne pas jeter ce genre de documents. Trouver une publicité, une brochure ou un article, est un autre moyen de pouvoir "dater" un modèle de calculatrice.
    Mais que faire lorsque l'on ne dispose que de la calculatrice et de rien d'autre ?
    - Le plus simple, c'est lorsque c'est écrit dessus :
    Nombre de calculatrices Texas Instruments ont leur date de fabrication gravé au dos de la machine, sous la forme xxx SSAA ou SSAA xxx. xxx etant le code de l'usine (RCI en Italie par exemple), SS le numero de semaine et AA l'année. Il y a des modèles TI qui n'ont pas ce fameux code, pas de bol il faut procéder autrement...
    Outre TI il doit y avoir d'autres fabricants qui ont marqué de façon claire la date de fabrication.
    - Le numéro de série peut contenir la date :
    C'est le cas notamment pour les HP avec un numéro sous la forme AASSx12345. x = code pays, AA = année-60, SS = semaine (fiscale) et 12345 est un numéro de "série".
    Sur un bon nombre de Casio, soit le modèle est gratifié d'un numéro de série à part entière, soit d'un numéro de lot. Le numéro de série est sous la forme Ayyyyyyyyy et le numéro de lot Ax123. Dans les deux cas A=dernier chiffre de l'année, et x=code du mois. Avec un peu d'expérience, on arrive à retrouver l'année complète : les modèles produits dans les années 70 ne ressemblent pas aux modèles des années 80, et ainsi de suite ...
    Casio fx-6800G de 1994
    Voici un exemple d'une Casio fx-6800G datant de 1994. Le numéro de lot (en bleu sur la face interne du capot arrière) commence par le chiffre 4.
    Chez Casio c'est devenu une généralité sur les modèles scientifique dont il faut ouvrir l'arrière pour remplacer les piles : le numéro de série est imprimé sur la face interne de ce capot.
    Sharp aussi a adopté ce système sur leur numéros de séries mais de façon moins générale. Et puis plus les modèles sont récents, moins il y a de chance de trouver un numéro de série.
    Dans le futur je vais essayer d'étoffer cette partie de la rubrique pour rajouter la façon de retrouver l'année de fabrication dans le numéro de série, en fonction du fabricant.
    - Si le numéro de série n'est pas parlant ou carrément absent,
    Il faut se résoudre à ouvrir la calculatrice. Veuillez pour cela vous référer à la rubrique "Comment faire pour ouvrir/démonter une calculatrice".
    Plus la machine est ancienne plus vous aurez des chances de pouvoir la dater. Il suffit de décortiquer le code date du "microprocesseur". En effet pratiquement tous les micros ont un code imprimés sur leur boîtiers pour pouvoir les identifier. En plus de cette référence il y a aussi la date de fabrication. D'ailleurs tant que vous y êtes vous pouvez aussi relever l'identifiant du micro, et le comparer à celui que vous trouverez éventuellement dans la base de données.
    Sur les micros de fabricants Américains ou Européens, la date est en général sous la forme AASS (Année-Semaine). Mais sur les micros de fabricants Japonais, la date est plutôt sous la forme AMxxxx (Année-code Mois).
    Voici une série de photos donnant plusieurs cas.
    BrainMate 800M de 1973
    BrainMate 800M de 1973 avec un microprocesseur Signetics LC1552B : date 1973 comme dans 7345.
    Canon LC-62 de 1981
    Canon LC-62 de 1981 avec un microprocesseur Toshiba T3867S : date 1981 comme dans 1-I.
    Canon LD8M 3 de 1979
    Canon LD8M 3 de 1979 avec un microprocesseur Texas Instruments TMS1042NL : date 1979 comme dans 7923.

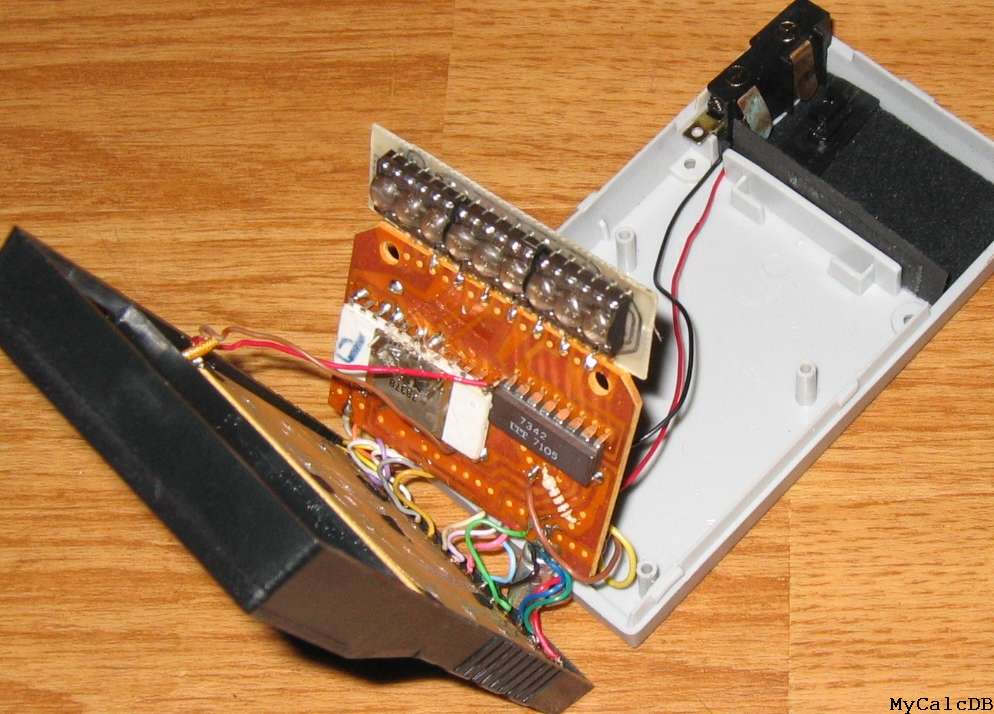

    NS 810 de 1973
    NS 810 de 1973 avec un code de microprocesseur pas très lisible, mais le driver d'afficheur est un ITT 7105 : date 1973 comme dans 7342.
    Royal Litton RC 85MK de 1974
    Royal Litton RC 85MK de 1974 avec un microprocesseur Rockwell A4130PA : date 1974 comme dans 7418.
    Sanyo CX-8136N de 1975
    Sanyo CX-8136N de 1975 avec un microprocesseur Nec μPD277C : date 1975 comme dans H57109.
    SVM 105 de 1976
    SVM 105 de 1976 avec un microprocesseur Sharp LI2006 : date 1976 comme dans 6C2 001.
    Sharp PC-1401 de 1983
    Sharp PC-1401 de 1983, la date sur les chips corroborent la date du numéro de série ...
    Sharp PC-1401 de 1983
    ... qui débute par un 3.
    D'autres exemples ici.
    Ce n'est pas fini, il y a encore des choses à dire ...





    Comment faire pour nettoyer une calculatrice.
    Il y a généralement deux types de nettoyage à faire sur une calculatrice :
    Si les piles ont "coulé" il faut nettoyer l'intérieur. Parfois simplement nettoyer le compartiment des piles ne suffit pas, pour cela il faut ouvrir la calculatrice. Les parties en plastique (boîtier sans électronique) peuvent être nettoyées facilement à l'eau courante, puis les sécher avec un chiffon. Pour les circuits imprimés il vaut mieux utiliser un chiffon ou un essuie-tout papier humide, puis un autre sec.

    Pour la poussière et la graisse qui se dépose au fil des années, on peut utiliser (à petite dose) de l'alcool à brûler. Appliquez l'alcool sur un chiffon tissu ou papier, puis l'utiliser sur les surfaces à nettoyer. D'autres nettoyants comme ceux utilisés pour les écrans (ou les lunettes) sont aussi appropriés. Pour les chiffons il faut préférer les chiffons non tissés aux chiffons tissés ou trop épais.

    Il faut éviter les bains à ultrasons, c'est trop efficace : ça efface les labels !
    Ce n'est pas fini, il y a encore des choses à dire ...





    Comment faire pour réparer une calculatrice.
    Il y a grossomodo 2 types de réparations à éffectuer :
    - Réparer le boîtier
    En général pour réparer un boîtier, un peu de sens pratique et de la colle font l'affaire. Veillez toujours à ce que les réparations ne se voient pas ou peu de l'exterieur, sinon ce n'est pas la peine de vouloir réparer...
    Bien nettoyer les surfaces à coller et utiliser, avec parcimonie, une colle pour maquetiste aide grandement à la réussite de la réparation.
    - Réparer l'électronique
    Vous mettez des piles neuves dans cette jolie petite machine que vous venez d'aquerir, mais rien à faire elle ne veut pas s'allumer. Parfois en insistant un peu sur l'interrupteur, ça enlève l'oxydation qu'il y a sur les contacts et la machine s'allume. Même chose pour les piles, il faut nettoyer les contacts.
    & Ccedil;a ne marche toujours pas...

    Dans beaucoup d'anciens modèles les accus sont soudés à l'interrieur du boîter. Dans ce cas il faut se résoudre à les dessouder (ne serait-ce que pour stocker la calculatrice par la suite), car il y a de fortes chances que ces accus soient hors d'usage.

    Après ouverture vous constatez que le circuit imprimé est fendu, voir carrément cassé, il faut alors jouer du fer à souder. Idem pour une ou plusieurs pistes du circuit imprimé qui auraient été déteriorées par l'acide des piles. Dans ce cas, et à partir du moment où vous vous sentiez appartenir à la confrérie des Chevaliers du Fer à Souder, il ne faut pas hésiter à vouloir sauver la machine en remplaçant les pistes ou en déposant de la soudure sur la fissure d'une piste.
    Ça y est vous avez tout reparé (toutes les pannes visibles à l'oeil nu) mais la calculatrice ne fonctionne toujours pas. C'est que l'électronique est morte ... Dans ce cas seul le recours à un échange standard de l'életronique défectueuse avec un modèle identique de calculatrice peut être possible. Ce n'est pas la peine de vouloir trouver des pièces de rechange neuves ...
    Là encore un conseil de bon sens, est-ce que canibaliser une machine pour en sauver une autre vaut vraiment la peine ? Même si la première a une esthétique désastreuse. Ne vaut-il pas mieux temporiser et essayer de trouver le même modèle en état correct ET fonctionnel ? A vous de juger.
    Quelques exemples de réparations : d'une HP-19C, d'une HP-41CX ou de son lecteur de cartes, d'une HP-49G+, d'une HP-67 ou d'une autre HP-67, d'une HP-97 ou d'une calculatrice HP de la série Woodstock.
    Encore un exemple de réparation d'une Casio fx-120.
    Ce n'est pas fini, il y a encore des choses à dire ...





    Comment faire pour ouvrir/démonter une calculatrice.
    Sur beaucoup d'anciennes calculatrices, pas de problème, il y a des vis, parfois cachées souvent non. Mais sur d'autres il faut un peu plus de doigté pour les ouvrir, donc si ne vous vous en sentez pas capable, il vaux mieux ne pas essayer de les ouvrir. J'en profite donc pour rappeler que je rejeter toute responsabilité de tout dégât que vous pourrez occasionner lors de l'ouverture d'une calculatrice.
    Sur certaines anciennes HP, la série Classic (35, 45 ... ) notamment, deux des vis sont cachées sous le label collé au dos de la machine. Dans ce cas il vaut mieux éviter d'essayer d'ouvrir la calculatrice : ce serait lui faire perdre beaucoup de valeur. Ce genre de machines ne sont à ouvrir que si le piles ont beaucoup oxydé l'intérieur.
    Pour les autres HP et pour le même genre de raison, il vaut mieux éviter de démonter les modèles suivants : la série Scipe/Spike (33, 34 ...), la série Voyager (11C, 15C ...), les 41, 71 et 75, bien que tous ces modèles soient pourvus de boîtiers fermés avec des vis. Seuls les séries Woodstock (21, 25 ...), Sting (10 & 19C) ou Topcat (91, 97 ...) peuvent être ouvertes sans avoir à sacrifier un label ou une patte en gomme.
    Pour tout autre modèle récent de HPs, les boîtiers sont fermés par thermo-scellage, seuls quelques spécialistes se sont risqués à les ouvrir.
    A ma connaissance, rares sont les calculatrices dont le boîtier est fermé par des vis et que une ou plusieurs de ces vis soient cachées sous une étiquette ou une gomme autocollante. Donc, si vous vous sentez capable, n'hésitez pas à jeter un oeil (bienveillant) à l'intérieur de la calculatrice. Dans tous les cas, pensez à utiliser le tourne-vis approprié à la vis : c'est surtout vrai dans le cas de vis cruciformes. Trop grand ou trop petit vous auriez vite fait de détériorer une vis récalcitrante. Et des vis récalcitrantes on en trouve pas mal, surtout dans le cas de piles qui ont coulé.
    L'autre manière de fermer un boîtier de calculatrice est de le faire sans vis du tout. Dans ce cas ce sont ergots en plastique qui maintiennent les deux parties du boîtier ensemble. Certains constructeurs ont mis des excavations dans le plastique pour y glisser un tourne-vis plat et ainsi faire levier sur un des ergots. Cette manière de faire facilite le travail, mais faut-il encore veiller à utiliser un tourne-vis assez large et pas trop épais. Utiliser un tourne-vis trop fin reviendra à faire pas mal de dégâts au boîtier. Certaines calculatrices s'ouvrent assez bien en utilisant les ongles ou des spatules en plastique dur à la place d'un tourne-vis, je préconise bien sûr cette méthode plus douce.
    On trouve bien souvent des calculatrices qui ont déjà été ouverte et malheureusement avec plus ou moins de soins . Ces machines sont en général plus facile à ouvrir, si vous êtes débutant en la matière il vaut mieux commencer par ces machines là. Mais ce n'est pas une raison pour les détériorer plus qu'elles ne le sont déjà : allez-y avec du doigté.
    Un boitier détérioré
    On a beau faire attention, y aller avec beaucoup de finesse, certains plastique vieillissent mal et deviennent cassant, il est alors pratiquement impossible d'ouvrir certaines machines sans en détériorer le boîtier ... Il y a par exemple la série des Palmtronic de Canon ou les Ibico 08x qui ont (à divers degrés) ce problème.
    Voici un exemple de ce qui peut arriver !

    Quelques exemples sur ce lien. Ou encore ici.
    Ce n'est pas fini, il y a encore des choses à dire ...





    Comment faire pour stocker une calculatrice.
    Le pire ennemi de la calculatrice, c'est la pile. Il faut absolument retirer les piles ou les accus ! et les garder à part si on veut absolument les garder.
    Mettre les calculatrices à l'abri de la poussière et aussi du soleil.
    Et surtout ne pas laisser à la portée des enfants. Les petits garçons adooorent démonter ce genre de petits appareils électroniques ;-)
    Ce que je viens d'énoncer peut paraître évident, mais faut-il encore l'appliquer ! J'ai trouvé beaucoup de calculatrices dans un piteux état...
    Ce n'est pas fini, il y a encore des choses à dire ...
